三坐標測量?jī)x怎么建立坐標系？我們通過德仁的教育樣件來介紹一下三坐標測量?jī)x建立坐標系的方法。
1.機械坐標系MCS（Machine Coordinate System）：
三坐標測量機自帶坐標系，設備組裝調試后該坐標系是固定不變的。
2.產品坐標系PCS（Part Coordinate System）：
利用產品的基準建立的坐標系，選擇的基準不同建立的坐標系也不同。
產品坐標系PCS的建立過程：確定坐標系X、Y、Z三軸的方向以及X、Y、Z三軸的零點位置
分析圖紙A、B、C基準標注的位置，本案例可以采用 平面-直線-點 的組合來建立坐標系。
A基準：平面測量—>空間整列 確定了Z軸方向、Z軸零點位置
B基準：直線測量—>平面旋轉 確定了X軸方向、Y軸方向、Y軸零點位置
C基準：點測量—>原點指定 確定了X軸零點位置

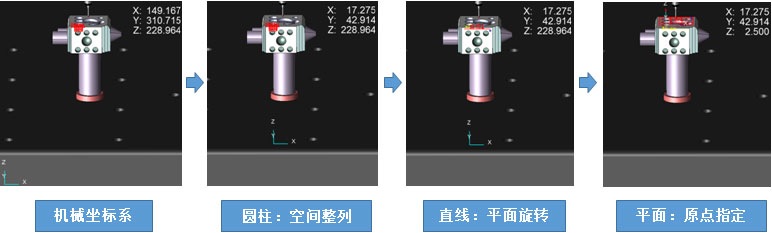

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。
通過以上三步操作完成了產品坐標系的建立，最終PCS定在了A、B、C三個基準相交的位置
本案例可以采用 平面-直線-圓 的組合來建立坐標系。
A基準：平面測量—>空間整列 確定了Z軸方向、Z軸零點位置
B基準：直線測量—>平面旋轉 確定了X軸方向、Y軸方向
C基準： 圓測量—>原點指定 確定了X軸零點位置、Y軸零點位置

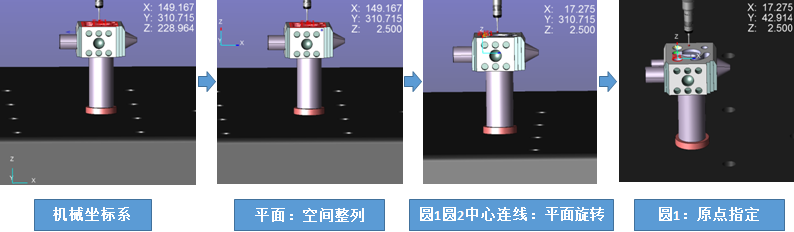

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。
通過以上三步操作完成了產品坐標系的建立，最終PCS定在了C基準圓心的位置
本案例可以采用 平面-圓和圓的連線-圓 的組合來建立坐標系。
A基準：平面測量—>空間整列 確定了Z軸方向、Z軸零點位置
B基準：圓1、圓2中心連線—>平面旋轉 確定了Y軸方向、X軸方向
C基準：圓1調用—>原點指定 確定了X軸零點位置、Y軸零點位置
觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。
通過以上三步操作完成了產品坐標系的建立，最終PCS定在了C基準圓心的位置
本案例可以采用 圓柱-直線-平面 的組合來建立坐標系。
A基準：圓柱測量—>空間整列 確定了Z軸方向、X軸零點位置、Y軸零點位置
B基準：直線測量—>平面旋轉 確定了X軸方向、Y軸方向
C基準：平面測量—>原點指定 確定了Z軸零點位置
觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。
通過以上三步操作完成了產品坐標系的建立，最終PCS定在了A基準圓柱中心位置
本案例首先根據前邊講過的 平面-直線-點 的方式建立初始坐標系，位置定在C基準孔中心位置

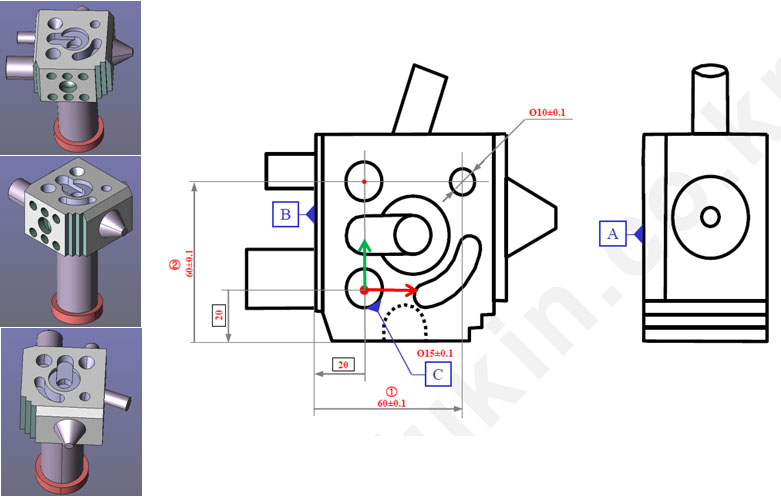

但是分析圖紙可知，要測量的①②兩個數據不是φ10的孔中心到坐標系零點的距離，而是到產品
左側面和前側面的距離。所以在初始坐標系下直接測量φ10的孔是不能得出①②兩個數據的。
但圖紙給出了坐標系零點分別到左側面和前側面的距離20,20。我們可以利用這兩個數據進行坐標系
零點的移動。
、
利用【坐標系】-【原點指定】-【坐標系移動】將初始坐標系分別向X軸、Y軸負方向移動20，然后
直接測量φ10的孔其中心坐標X、Y值就是要求的數據。★ 注意輸入數據的正負
本案例首先根據圖紙標注的A、B、C基準利用 （平面-圓和圓的中心連線-圓）方式建立初始坐標系
因?yàn)橛脕?lái)平面旋轉的B 基準是對角兩個圓的中心連線，這樣產品擺放方向不同會影響坐標軸的方向。
如果B基準線和機械坐標系X軸更接近，那么平面旋轉后確定的就是坐標系的X軸，如果B基準線和
機械坐標系Y軸更接近，那么平面旋轉后確定的就是坐標系的Y軸?，F(xiàn)以B基準線確定的是X軸為例：

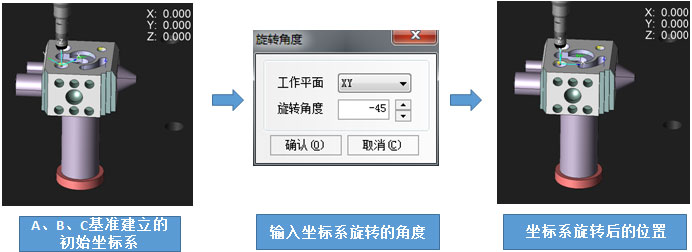

利用【坐標系】-【平面選轉】-【角度旋轉】將初始坐標系繞著Z軸順時針旋轉45°，然后將測量過的φ10的孔數據調用到新坐標系下即可。
★ 坐標系逆時針旋轉輸入正角度、順時針旋轉輸入負角度。
本案例圖紙只給出了A、C兩個基準，同時給出了φ10的小孔到C基準孔中心的距離X=40，Y=40
首先利用A基準面測量—>空間整列： 確定Z軸方向、Z軸零點位置
C基準圓測量—>原點指定： 確定Ｘ軸零點位置、Y軸零點位置
再測量右上角φ10的圓，利用該圓進行距離指定。輸入該圓中心到坐標系零點的理論距離X：40，Y：40
軟件會根據指定的距離進行旋轉，達到最佳狀態，坐標系建立完成。
選中圓2的數據，利用【坐標系】-【平面旋轉】-【距離指定】在彈出的窗口中輸入要指定的距離
